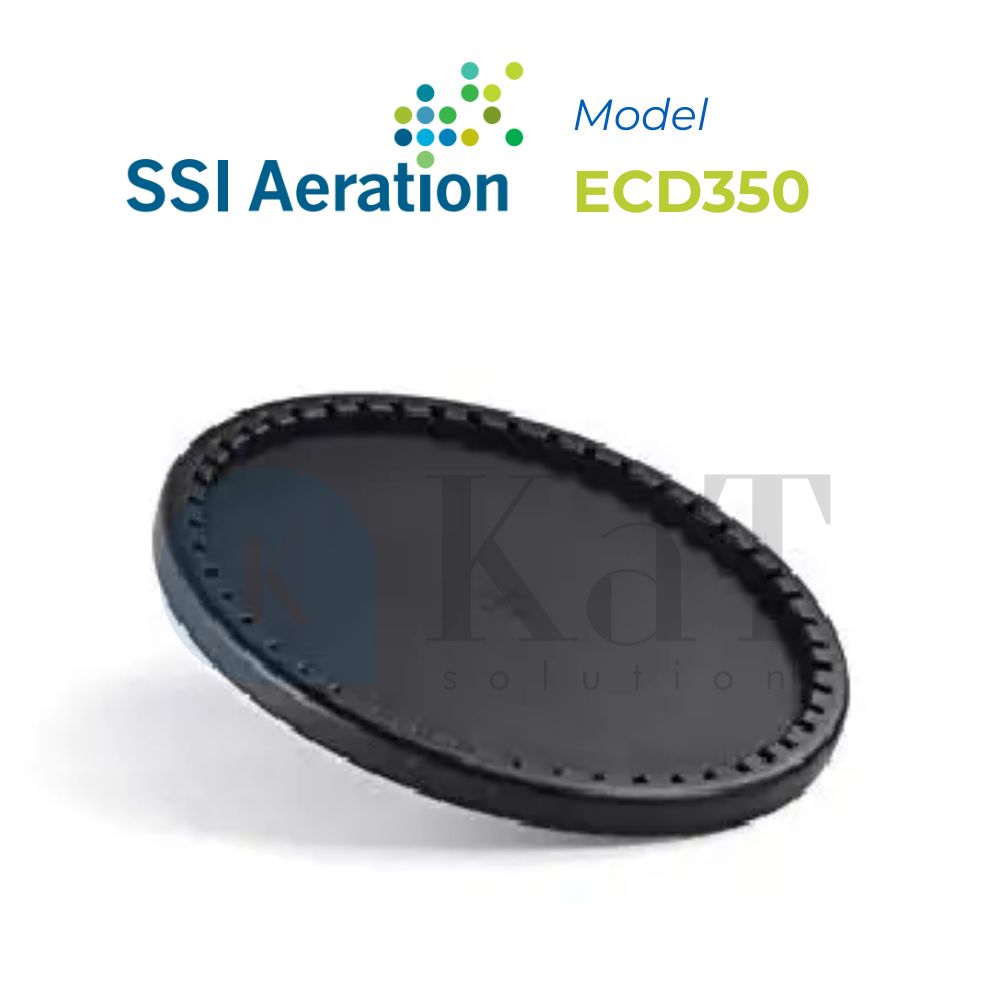

Đĩa phân phối khí ECD350
Đĩa phân phối khí ECD350 là dòng diffuser fine-bubble kích thước 12 inch (≈350 mm), thiết kế chuyên dụng cho hệ thống sục khí hiếu khí và xử lý nước thải công nghiệp. Với màng tán khí EPDM, fEPDM và PTFE, ECD350 mang đến hiệu suất truyền oxy (SOTE) cao, headloss thấp và độ bền vượt trội trong mọi điều kiện vận hành.
Đĩa phân phối khí ECD350 là thế hệ diffuser cao cấp do Stamford Scientific International (SSI – USA) sản xuất, được KaT Solution phân phối chính hãng tại Việt Nam. Sản phẩm được thiết kế theo tiêu chuẩn fine-bubble diffuser 12 inch, có khả năng truyền oxy hiệu quả cao (SOTE > 40%), đồng thời giảm tổn thất áp lực (headloss), giúp tối ưu hiệu suất năng lượng cho hệ thống xử lý nước thải.
Đĩa ECD350 có kích thước lớn hơn so với dòng ECD270 (12 inch so với 9 inch), cho phép phân phối khí rộng hơn, giảm số lượng diffuser trong cùng một bể mà vẫn đạt hiệu suất oxy tương đương.
Cấu tạo và nguyên lý hoạt động của đĩa phân phối khí ECD350
Đĩa phân phối khí ECD350 hoạt động dựa trên nguyên lý cấp khí nén qua màng tán khí có hàng nghìn khe siêu nhỏ, tạo ra bong bóng khí mịn (fine bubbles). Các bong bóng này lan tỏa đều trong nước, tăng diện tích tiếp xúc và nâng cao khả năng hòa tan oxy.
Cấu tạo chi tiết:
-
Thân diffuser: Polypropylene (PP) đen, chịu nhiệt và tia UV, bền hóa chất.
-
Màng tán khí: ba tùy chọn EPDM, fEPDM và PTFE – đáp ứng các loại nước thải khác nhau.
-
Kết nối khí: tiêu chuẩn 3/4” NPT (ren ngoài), tương thích ống PVC, PP, inox.
-
Van một chiều: ngăn nước và bùn tràn ngược vào ống khí.
-
Kiểu tán khí: fine-bubble, luồng khí mịn, phân bố đều, headloss thấp.
Thông số kỹ thuật của đĩa phân phối khí ECD350
| Thông số | Giá trị kỹ thuật |
| Kích thước đĩa | Ø 12 inch (≈ 350 mm) |
| Diện tích hoạt động (Active Area) | 0.065 m² |
| Dải lưu lượng thiết kế | 2.5 – 5.0 SCFM (≈ 4.2 – 8.3 Nm³/h) |
| Dải lưu lượng hoạt động | 0 – 12 SCFM (≈ 0 – 20 Nm³/h) |
| Số lượng khe tán khí (Slit Quantity) | ~10.155 khe |
| Headloss trung bình | 5 – 20 in H₂O |
| Hiệu suất truyền oxy (SOTE) | > 40% (theo ASCE Standard) |
| Vật liệu thân | Polypropylene (PP) kháng UV, chịu hóa chất |
| Vật liệu màng | EPDM / fEPDM / PTFE |
| Kết nối khí | 3/4” NPT (ren ngoài) |
| Trọng lượng | 3.0 lbs (≈ 1.4 kg) |
| Nhiệt độ làm việc tối đa | 100°C |
| Tiêu chuẩn thử nghiệm | ASCE – Standard SOTE Test |
Bảng thông số các model của dòng ECD350
Dòng ECD350 gồm 3 model chính, phân loại theo vật liệu màng tán khí, giúp lựa chọn phù hợp với từng loại nước thải và điều kiện vận hành.
| Model | Vật liệu màng | Đặc tính nổi bật | Ứng dụng khuyến nghị |
| ECD350-EPDM | EPDM tiêu chuẩn | Độ đàn hồi cao, kháng ozone, UV, chi phí thấp | Nước thải sinh hoạt, bể hiếu khí tiêu chuẩn |
| ECD350-fEPDM | fEPDM (EPDM phủ fluor) | Giảm bám bẩn, kháng hóa chất nhẹ, duy trì hiệu suất lâu dài | Nước thải công nghiệp nhẹ, có dầu mỡ hoặc xà phòng |
| ECD350-PTFE | PTFE phủ fluor toàn phần | Chống fouling xuất sắc, kháng hóa chất mạnh, tuổi thọ cao | Nước thải công nghiệp nặng, hóa chất, dệt nhuộm, thực phẩm |
So sánh vật liệu màng đĩa phân phối khí ECD350 – EPDM, fEPDM và PTFE
Ưu điểm nổi bật của đĩa phân phối khí ECD350
-
Hiệu suất oxy vượt trội: thiết kế fine-bubble 12 inch giúp tăng diện tích tiếp xúc, cải thiện SOTE rõ rệt.
-
Headloss thấp: tiết kiệm điện năng cho máy thổi khí, nâng cao hiệu quả năng lượng.
-
Tùy chọn vật liệu linh hoạt: EPDM cho ứng dụng phổ thông, fEPDM/PTFE cho môi trường công nghiệp khắc nghiệt.
-
Cấu tạo chắc chắn: thân PP chịu nhiệt, kháng hóa chất, tuổi thọ lâu dài.
-
Lắp đặt dễ dàng: kết nối 3/4” NPT tiêu chuẩn, tương thích hầu hết hệ thống.
-
Bảo trì đơn giản: van một chiều hạn chế tắc nghẽn, vệ sinh thuận tiện.
Ứng dụng của đĩa phân phối khí ECD350
-
Bể hiếu khí (Aeration Tank): cung cấp oxy cho vi sinh vật phân hủy BOD, COD.
-
Bể điều hòa (Equalization Tank): khuấy trộn đều, tránh lắng cặn.
-
Bể phản ứng sinh học (SBR, MBBR, IFAS): duy trì DO ổn định, tăng hiệu quả vi sinh.
-
Hệ thống xử lý nước thải công nghiệp: dệt nhuộm, thực phẩm, hóa chất, xi mạ, giấy.
-
Bể oxy hóa nâng cao hoặc retrofit: nâng cấp hệ thống sục khí cũ, cải thiện hiệu suất.
Hướng dẫn lắp đặt và vận hành đĩa phân phối khí ECD350
-
Tính toán lưu lượng khí tổng và chia đều theo số diffuser, trong dải 2.5–5.0 SCFM/đĩa.
-
Lắp đặt đều trên đáy bể, đảm bảo luồng khí phân bố đồng đều.
-
Kết nối 3/4” NPT hoặc QC Saddle, kiểm tra độ kín khí trước khi cấp khí.
-
Vận hành thử: quan sát luồng khí, kiểm tra sự phân bố bong bóng mịn.
-
Bảo trì định kỳ: vệ sinh màng 6–12 tháng/lần; chọn fEPDM hoặc PTFE nếu muốn giảm tần suất vệ sinh.
Lợi ích khi sử dụng đĩa phân phối khí ECD350
-
Nâng cao hiệu suất truyền oxy, giảm chi phí năng lượng.
-
Độ bền vật liệu cao, phù hợp môi trường công nghiệp.
-
Dễ lắp đặt, dễ bảo trì, tuổi thọ vận hành dài.
-
Linh hoạt trong lựa chọn vật liệu màng theo loại nước thải.
-
Tối ưu cho cả công trình mới và nâng cấp hệ thống hiện hữu.
KaT Solution – Nhà cung cấp đĩa phân phối khí ECD350 chính hãng tại Việt Nam
KaT Solution là đơn vị cung cấp đĩa phân phối khí ECD350 chính hãng của Stamford Scientific International (SSI – USA). Với kinh nghiệm kỹ thuật chuyên sâu, chúng tôi cung cấp giải pháp toàn diện từ thiết kế – cung ứng – lắp đặt – bảo trì, đảm bảo hiệu quả cao và chi phí tối ưu cho hệ thống sục khí.
Dịch vụ kỹ thuật tại KaT Solution:
-
Tư vấn chọn vật liệu màng phù hợp (EPDM, fEPDM, PTFE).
-
Cung cấp bản vẽ bố trí và tính toán khí động hệ thống.
-
Sản phẩm chính hãng, CO/CQ đầy đủ.
-
Hỗ trợ kỹ thuật và bảo hành tận nơi.
